設備紹介Equipment introduction

MROMO　

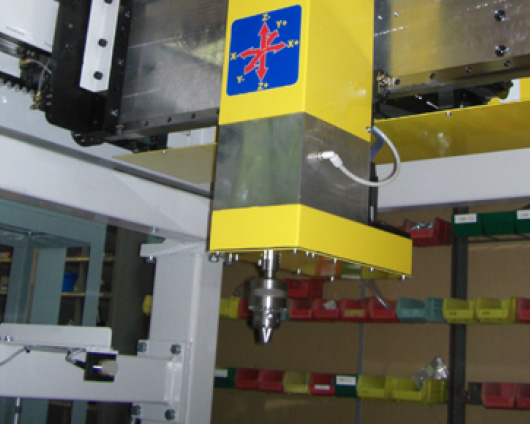

生砂鋳型ガス抜き孔加工機

XY移動モーター 750W 22bit ABS 記憶プログラム数 1000パターン
補間移動速度 MAX 75M/MIN 枠サイズ お打合せによる
スピンドル昇降モーター 400W 22bit ABS 加工孔明け数 お打合せによる
昇降速度 MAX 90M/MIN 加工処理速度 約1.6秒/箇所（加工ストロークが250mmの場合）
但し加工面の祖度は考慮しません。
チャックサイズ 16MM
昇降ストローク 650MM

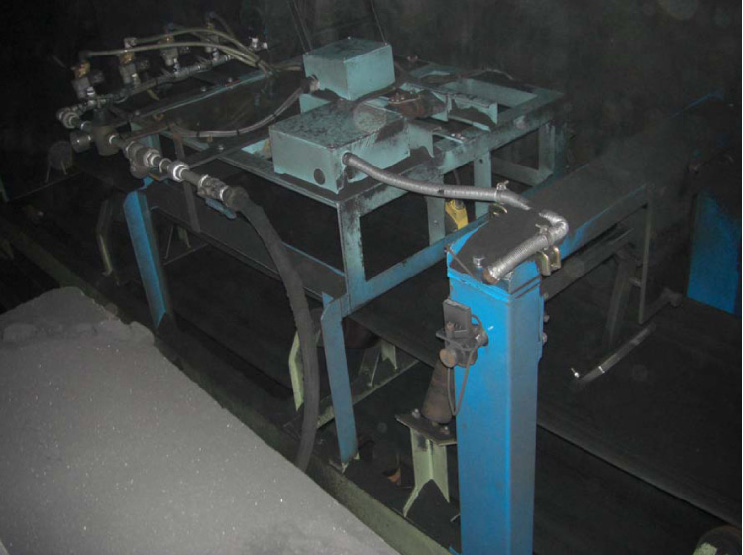

みずうちくん　

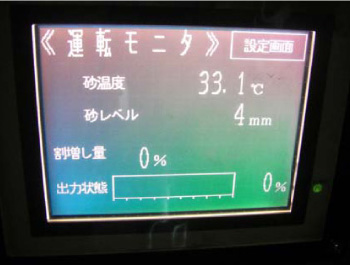

回収砂冷却及び水分子予備調整用比例注水装置

回収砂にコンベア上もしくはサンドクーラー内等へ注水することにより、砂の冷却及び水分値の予備調整を行えます。
注水量はコンベア上の砂の高さと砂温度を検出し砂量と砂温に比例した注水を行ないます。

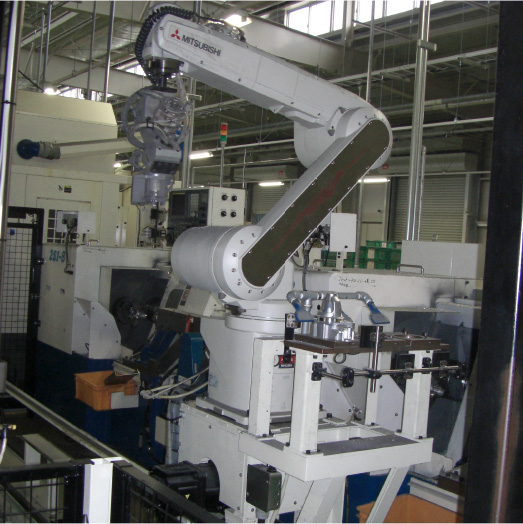

ロボットによるワーク搬送ライン
ロボットによる加工機へのワーク搬送検査ライン

ロボットとビジョンセンサを併用し、加工機へのワークの脱着作業検査装置を併設する事により無人ラインを構築しています。
またロボットも走行させることにより作業範囲を拡大させています。

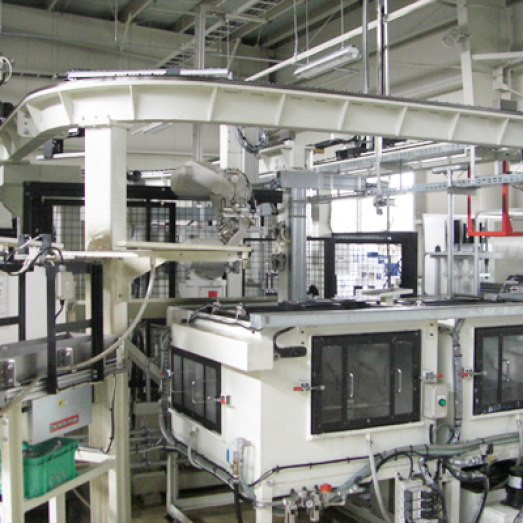

曲線型ワーク搬送ライン
曲線ラインを取り入れた搬送検査ライン

曲線ライン用ＬＭガイドを使用し位置決め精度を上げると共にコンパクトなライン配置を構築しました。

サーボプレス
小物部品の圧入、かしめに最適

蛇の目製500kg～3tonサーボプレスを使用
オプションでパーツの自動供給装置やポカヨケ機能もご用意しています。
ブッシュ・ベアリング等の小物パーツの圧入・かしめ用・圧入管理（圧入荷重・圧入寸法等）が容易にできます

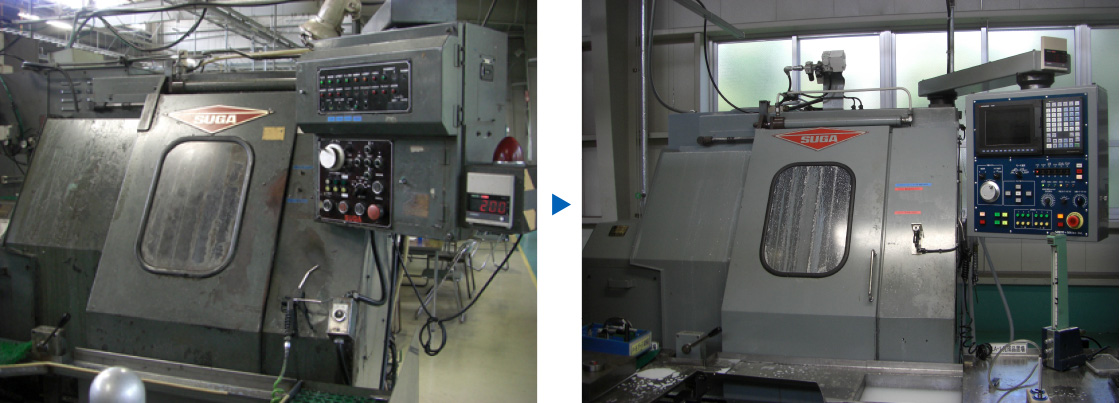

NC装置リニューアル　
加工タクトの向上及び設備の有効利用

ファナック製ＮＣ装置３Ｔから三菱電機製 MELDASM70Vにリニューアル
１）加工サイクルの短縮
２）段取りの作業性の向上
３）トラブルの減少
４）設備の有効利用が等が望めます

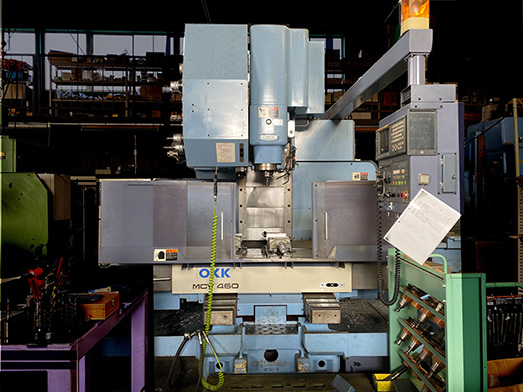

⽴型マシニングセンター

横NCフライス

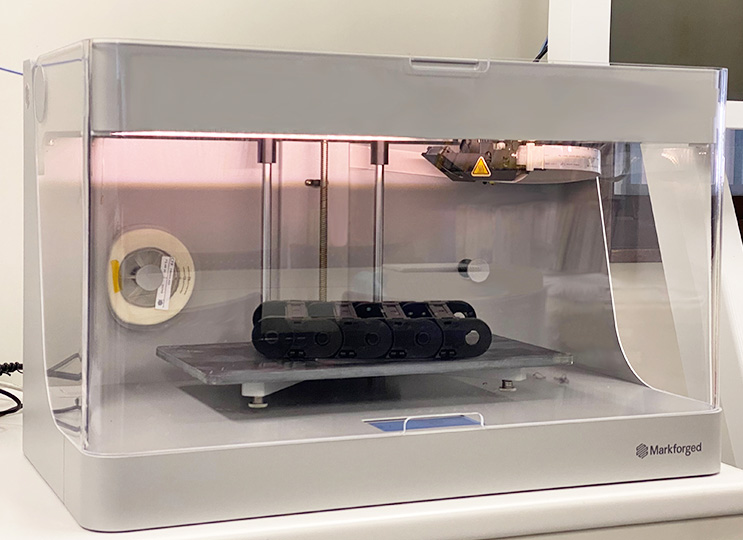

3Dプリンタ　 治具や機能試作として

⾼品質な造形品質を確保しつつ、カーボンファイバーの連続繊維を造形物内部に積層し、治具や機能試作としても使⽤可能な⾼強度かつ耐衝撃性のあるパーツを造形することができます。「試作」の領域を超え、治具やカスタマイズ⼯具、最終製品など、3Dプリンタの活⽤範囲を⼤きく拡⼤した、⽣産現場向けの3Dプリンタです。
